ALIMENTATORI ELETTRONICI A RULLI Mod. A.E.

  • Alimentatori elettronici a rulli mod. a.e.

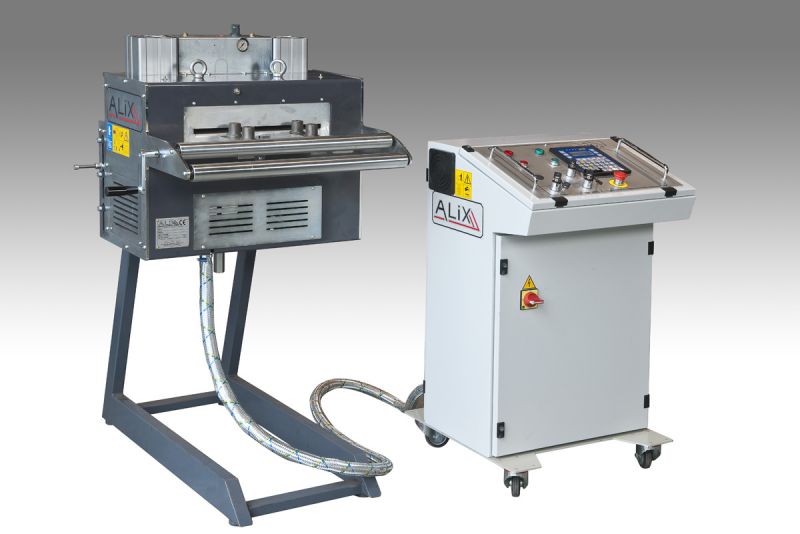

Alimentatori a struttura rigida e compatta in acciaio elettrosaldato a rulli contrapposti azionati da un servomotore brushless che permette, attraverso un cinematismo da noi brevettato, di unire elevate velocità di avanzamento e precisione nel posizionamento.
Entrambi i rulli sono motorizzati e sincroni, spinti uno contro l’altro da un impianto elettropneumatico a bassissimo consumo d’aria, facilmente regolabile, che consente di liberare la lamiera in fase di centraggio dei piloti negli stampi a passo.
L’alimentatore è staffato direttamente al piano banco della pressa , rispetto al quale, sono possibili agevoli regolazioni sia verticali che orizzontali: utili in fase di attrezzaggio dello stampo. E’ presente anche un dispositivo di fine nastro.

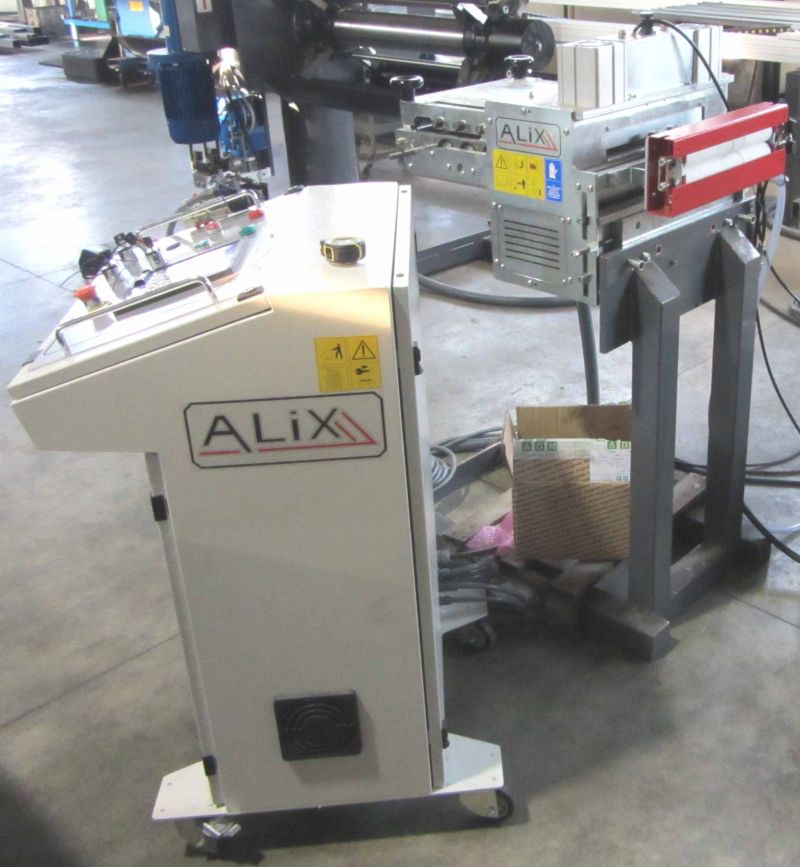

Il controllo dell’alimentatore è completamente elettronico e avviene attraverso un pannello di lettura, di facile comprensione ed ergonomico, inserito in un armadio elettrico “a leggio” separato e mobile.
La macchina può eseguire passi di misure diverse ancorché negative; è provvista di visualizzatore di quota e contapezzi , offre la possibilità di impostare sia la velocità che l’accelerazione del passo e può tenere in memoria più configurazioni diverse, richiamabili ogni volta si voglia ripetere quella specifica lavorazione.

MODELLO UM AE 620 AE 630 AE 840 AE 850
Larghezza max nastro [m] 200 300 400 500
Spessore max nastro [mm] 3 3 2 2
Velocità max di avanzamento [m/1’] 120 120 90 90
Passo impostabile [mm] 0,1 : 9999
CONFIGURAZIONE STANDARD OPTIONALS
  • Apertura rulli pneumatica con regolatore di pressione
  • Regolazione dx /sin manuale
  • Regolazione verticale manuale
  • Posizionamento lamiera con resolver del motore
  • N°2 finecorsa all’albero eccentrico per interfaccia con la pressa
  • Fotocellula di fine nastro
  • Aggancio e sgancio rapido da bordo macchina
  • N°6 guidanastro laterali
  • N°2 rulli di accompagnamento lamiera
  • Dispositivo di controllo del passo
  • Camme elettroniche multifunzione con encoder comandato dall’albero eccentrico della pressa
  • Encoder di lettura lamiera con ruota metrica
  • Dispositivo contaimpulsi singolo/doppio
  • Dispositivo salvastampo
  • Raddrizzatrice folle integrata
  • Lubrificatore a rulli con serbatoio in pressione
