AFFILATRICE PER LAME A NASTRO AF 531

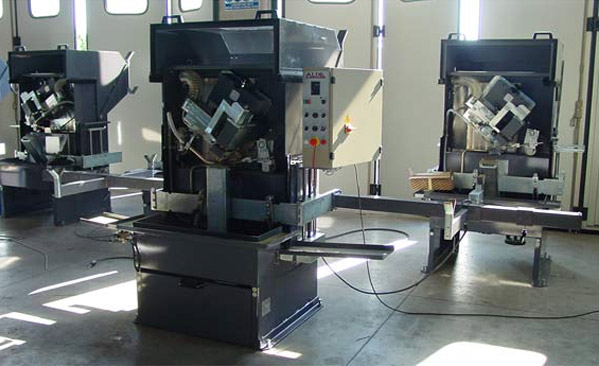

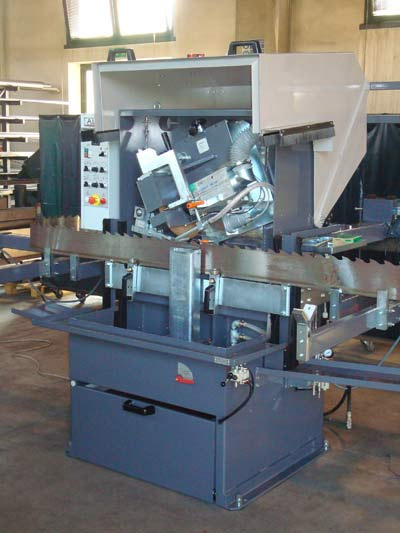

L’ Affilatrice Alix Mod AF 531 è una macchina che effettua l’affilatura del profilo dei denti delle lame a nastro per segatronchi. E’ una macchina semplice e funzionale, che permette di eseguire una corretta affilatura. E’ formata da una struttura d’acciaio compatta ed estremamente rigida, che riduce al minimo qualsiasi tipo di vibrazione. La forma del dente ottenuta mediante il sistema tradizionale a doppia camme. Il dispositivo ravviva mola consente di avere un profilo corretto e costante della mola fino al suo completo consumo, tuttavia, tale profilo può essere variato, per meglio ottimizzare il profilo di ogni tipo di dente. La regolazione verticale del cavalletto portalama è motorizzata e consente un posizionamento molto preciso della lama.
La chiusura della morsa è pneumatica e la forza di chiusura è regolabile.
Il quadro elettrico è dotato di pannello ergonomico e di facile comprensione.
La macchina viene prodotta in esecuzione destra o sinistra: una vasta scelta nelle dotazioni opzionali dà la possibilità di personalizzare la macchina alle proprie esigenze.
A richiesta è possibile avere la velocità di rotazione della mola variabile per mantenere costante la velocità periferica della stessa ciò, unitamente all’afflusso di una grande quantità di liquido refrigerante, permette di ottenere una ottima finitura del dente ed evitare pericolose alterazioni termiche sul corpo lama.

PRINCIPALI DATI TECNICI UM AFFILATRICE MOD AF 531
Larghezza lama [mm] min 50 max 310
Lunghezza lama
(a seconda del tipo di supporto)
[mm] min 4500 max 13000
Passo dente [mm] min 20 max 80
Spessore lama [mm] min 0,8 max 2,1
Altezza dente [mm] max 35
Angolo di attacco [gradi] max 40
Diametro mola [mm] 300
Velocità periferica mola a giri fissi [m/sec] 44
Velocità periferica costante mola [m/sec] 63
Potenza motore mola [Kw] 3
Velocità di avanzamento [denti/min] 8
Velocità di avanzamento regolabile [denti/min] max 20
Potenza massima installata [Kw] 4,2
Peso indicativo [daN] 990
Capacità della vasca del refrigerante [l] 230
ACCESSORI DISPONIBILI
  • Traversi su carosello per aiuto caricamento lama
  • Cavalletto frontale per lame inf 5500
  • Flangia supporto mola (con settori di bilanciamento)
  • Kit equilibratore mola
  • Flangia ausiliaria supporto mola
  • Illuminazione interna
  • Velocità di lavoro variabile
  • Velocità di rotazione mola variabile
  • Avanzamento ausiliario posteriore
  • Controllo livello refrigerante
  • Ravvivamola
  • Regolazione motorizzata del carosello
  • Pedana calpestabile
  • Contaore
  • Kit per lame con doppia dentatura
