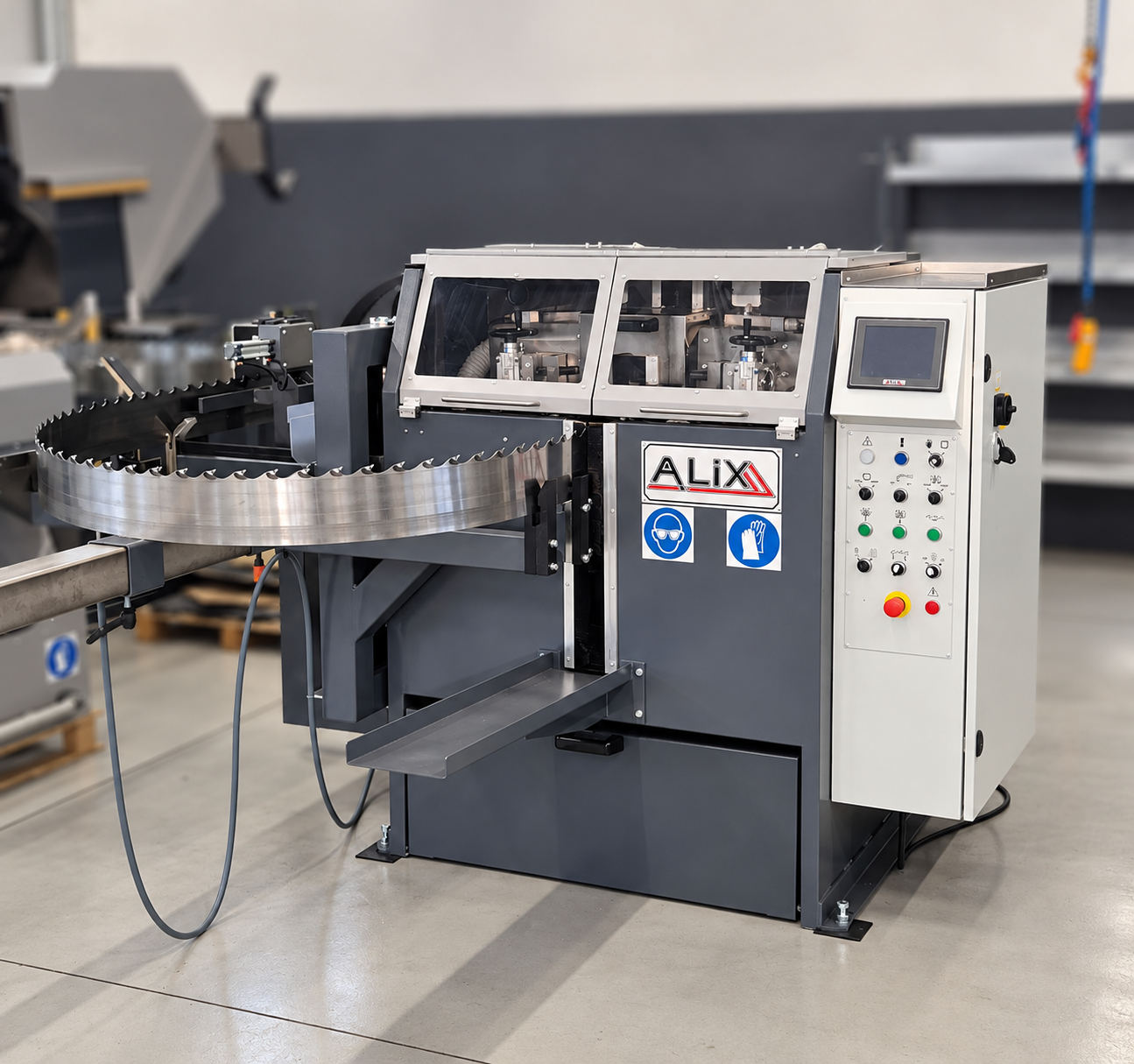

Rettifica elettronica per lame a nastro – Mod. RF150
La Rettifica Mod. RF 150 è una macchina progettata per la lavorazione dei fianchi dei denti delle lame a nastro per segatronchi, sia con riporto in materiale duro sia con inserti in widia, adatta per grandi segherie o centri di affilatura e manutenzione lame.
La struttura è realizzata in acciaio elettrosaldato, compatta e rigida, per garantire stabilità durante la lavorazione e precisione nella fase di rettifica. I movimenti elettropneumatici sono dimensionati per assicurare controllo e dinamica negli spostamenti.
Tutte le regolazioni dinamiche sono digitali su pannello touch screen, la regolazione di affilatura sui fianchi è analogica.
La chiusura della morsa è a doppio effetto: serraggio elevato durante la rettifica del dente e serraggio ridotto durante la fase di avanzamento della lama.
Il movimento delle testate portamola è affidato ad un sistema composto da un servomotore, riduttore di precisione e vite a ricircolo di sfere. La discesa avviene in due fasi distinte: rapida durante l’avvicinamento e lenta sul dente.
Il quadro elettrico a bordo macchina è dotato di pannello operatore in posizione ergonomica, con selettori di facile individuazione, contadenti integrato e completa diagnostica.
| RETTIFICA MOD RF 150 | PRINCIPALI DATI TECNICI | ||
| Larghezza lama | mm | min 50 | max 310 |
| Lunghezza lama (a seconda del tipo di supporto) | mm | min 4500 | max 13000 |
| Passo dente | mm | min 20 | max 60 |
| Angolo inclinazione testate (sia in direzione di taglio che di avanzamento) | gradi | 0° | 5° |
| Spessore lama | mm | min 0,9 | max 2,1 |
| Diametro mola | mm | 80 | |
| Potenza motore mola | kW | 1,1 | |
| Velocità di lavoro | denti/min | min 12 | max 18 |
| Potenza massima installata | kW | 4,7 | |
| Capacità della vasca refrigerante | l | 110 | |
| ACCESSORI DISPONIBILI |
|
