RETTIFICA MECCANICA PER LAME A NASTRO - RF 130

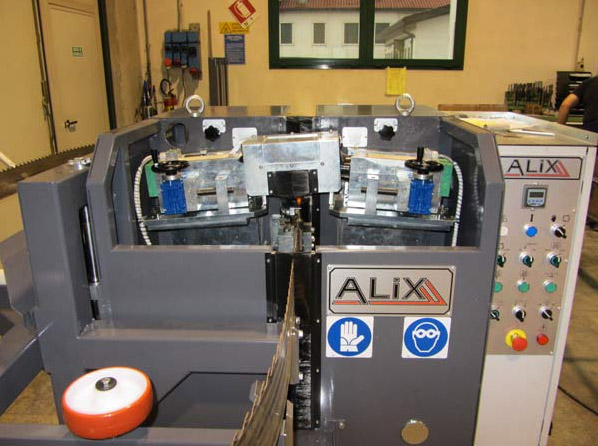

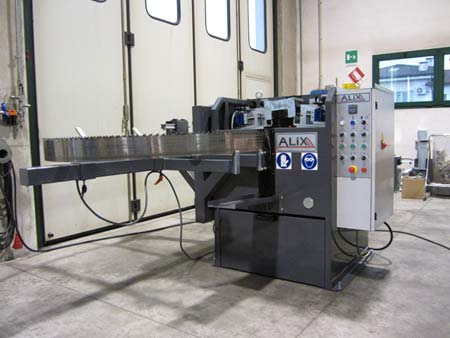

La rettifica Alix Mod RF 130 è una macchina che effettua la rettifica dei fianchi dei denti delle lame a nastro per segatronchi, riportati con stellite ®.
I movimenti sono elettropneumatici e dimensionati in modo da ottenere sia precisione che dolcezza nello spostamento.
La struttura complessiva della macchina, tutta in acciaio elettrosaldato è compatta ed estremamente rigida per garantire la massima precisione in fase di rettifica.
La chiusura della morsa è a doppio effetto: serraggio elevato durante la rettifica del dente, serraggio minimo durante la fase di avanzamento della lama.
Pure la discesa delle testate portamola avviene in due fasi distinte: rapida durante la fase di avvicinamento, lenta durante la fase di rettifica del dente.
Il quadro elettrico a bordo macchina è dotato di pannello operatore posto in posizione ergonomica nel quale sono inseriti i selettori di facile individuazione ed il contadenti.
| PRINCIPALI DATI TECNICI | UM | RETTIFICA MOD RF 130 | ||
| Larghezza lama | [mm] | min 50 | max 310 | |
| Lunghezza lama (a seconda del tipo di supporto) |
[mm] | min 4500 | max 13000 | |
| Passo dente | [mm] | min 20 | max 80 | |
| Angolo inclinazione testate (sia in direzione di taglio che di avanzamento) | [gradi] | 0° | 7° | |
| Spessore lama | [mm] | min 0.8 | max 2.1 | |
| Diametro mola | [mm] | 80 | ||
| Potenza motore mola | [Kw] | 0.75 | ||
| Velocità di lavoro | [denti/min] | 8 | ||
| Potenza massima installata | [Kw] | 2,5 | ||
| Peso indicativo | [daN] | 980 | ||
| Capacità della vasca del refrigerante | [l] | 80 | ||
| ACCESSORI DISPONIBILI |
|
