UNITA’ DI SVOLGITURA - RADDRIZZATURA COMPATTA Mod.: RM.C

  • Unita’ di svolgitura - raddrizzatura compatta mod.: rm.c

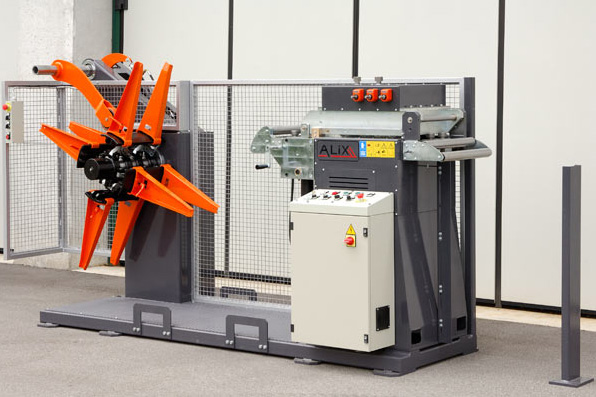

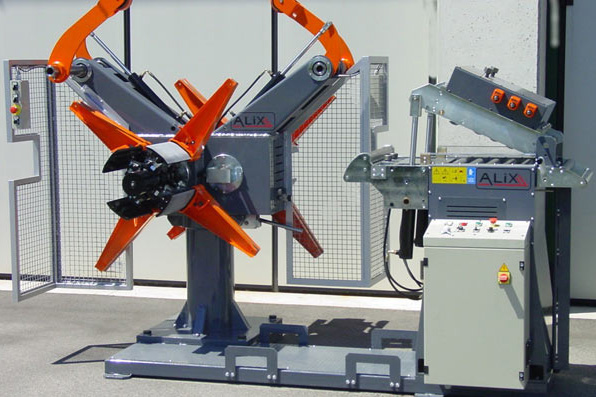

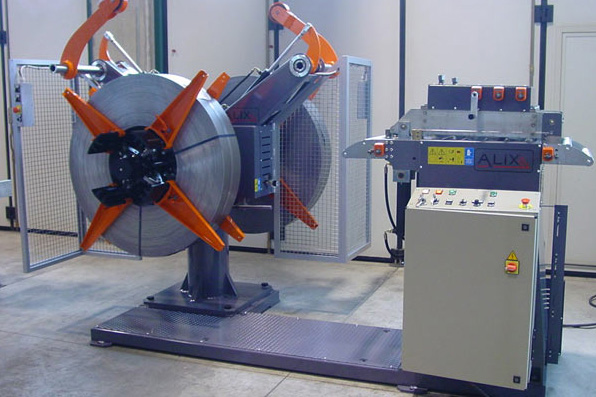

Questa unità particolarmente compatta è formata da:
- ASPO SVOLGITORE A SINGOLO O DOPPIO MANDRINO
- RADDRIZZATRICE MOTORIZZATA
Entrambe le macchine poggiano su un unico basamento in carpenteria elettrosaldata predisposto di opportuni ancoraggi per lo staffaggio a terra.

L’ASPO SVOLGITORE
E’ una macchina costruita in una robusta struttura in carpenteria d’acciaio elettrosaldata rigida , che poggia direttamente sul basamento di collegamento.
L’albero mandrino è in acciaio rettificato e supporta quattro razze che si espandono autocentrandosi, complete di otto guidanastro registrabili ed amovibili per il contenimento del coil. Il mandrino sia folle che frenato viene espanso idraulicamente.
La frenatura avviene tramite dispositivo pneumatico con frenatura residua regolabile e pulsante di sblocco freno.

LA RADDRIZZATRICE MOTORIZZATA
E' formata da una rulliera superiore, una inferiore ed un basamento di sopraelevazione.
La rulliera superiore porta il rullo di traino ed i rulli di raddrizzatura, regolabili ciascuno in modo indipendente attraverso coppie di rinvii angolari e visualizzati con indicatori di posizione. Questa rulliera, in fase di attrezzaggio, può venire aperta completamente sia per l’introduzione del nastro che per l’eventuale pulizia dei rulli.
La rulliera inferiore supporta i rulli inferiori comandati da motoriduttore attraverso un cinematismo ad ingranaggi in bagno d’olio.
Il controllo dell’ansa avviene tramite sensore multifunzione, posto nella mezzeria dell’ansa con opportuno zoccolo di sostegno e di protezione.
La velocità di alimentazione è variabile tramite inverter.
Il quadro elettrico a leggio è vincolato al corpo della raddrizzatrice in posizione ergonomica e raggruppa tutti i comandi della macchina.

MODELLO UM RML .09 C RML .10 C RM .11 C RMP .11 C RM .12 C
Larghezza del nastro [mm] 200
300
400
500
200
300
400
500
600
800
1000
600
800
1000
200
300
N° rulli [N°] 7+2 8+2 9+2 9+2 10+2
Velocità nominale di avanzamento [mt/1'] 14 14 18 10 10
Diametro dei rulli [mm] 80 80 60 80 80/60
Portata Aspo singolo [KN] 10
20
30
10
20
30
20
30
50
30
50
10
20
30
Portata Aspo doppio [KN] 10+10
20+20
30+30
10+10
20+20
30+30
20+20
30+30
50+50
30+30
50+50
10+10
20+20
30+30
