UNITA’ DI ALIMENTAZIONE E RADDRIZZATURA Mod. A.R.

  • Unita’ di alimentazione e raddrizzatura mod. a.r.

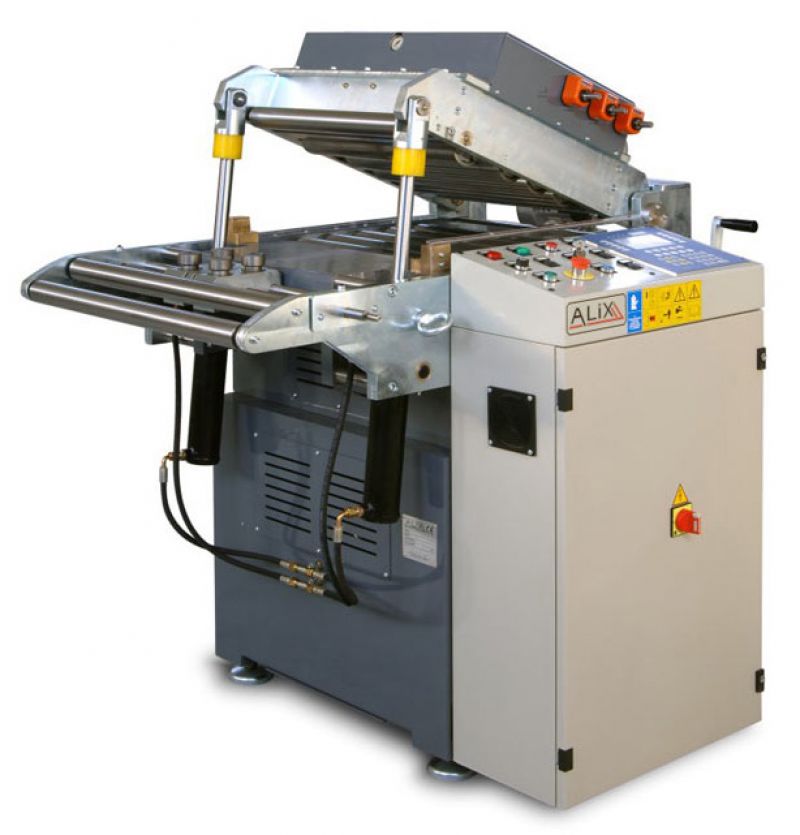

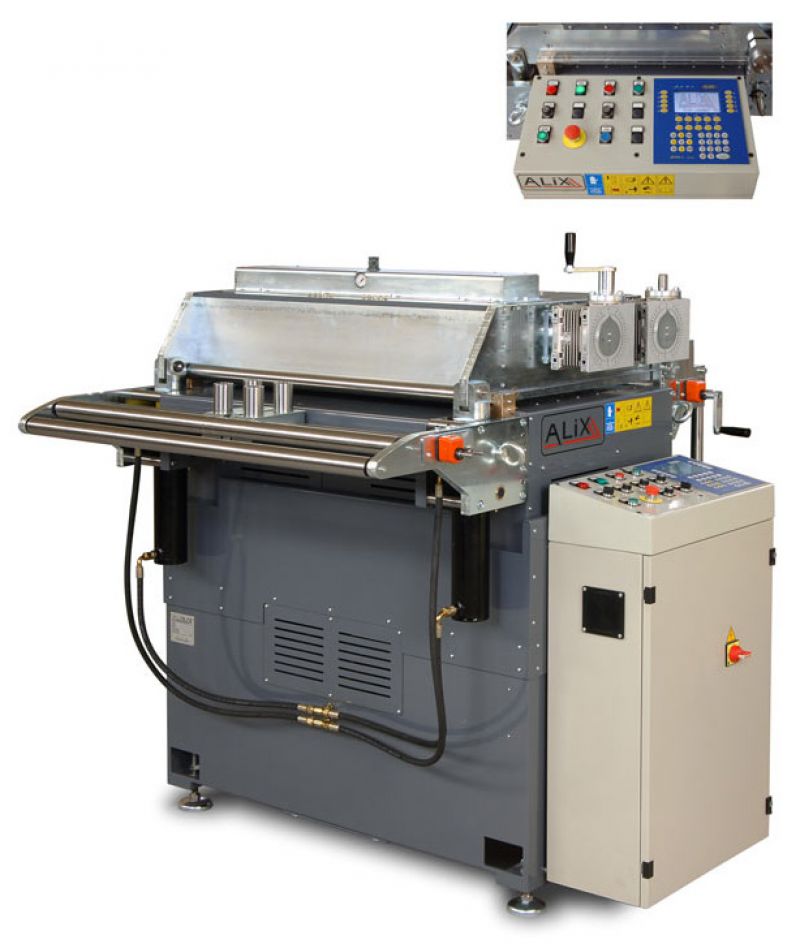

Alimentatori-Raddrizzatori a struttura rigida in acciaio elettrosaldato composti da una rulliera superiore, una rulliera inferiore e un basamento di sopraelevazione che contiene la centralina idraulica e i cinematismi per la regolazione verticale.
Tali macchine poggiano a terra attraverso piedini di livellamento e vengono agganciate al piano banco della pressa con guide di scorrimento verticale.
La rulliera superiore porta sia il rullo di traino che quelli di calandratura ed è azionata da due attuatori idraulici che la spingono contro i rulli inferiori.
Tale rulliera in fase di attrezzaggio può venire aperta completamente; si apre invece automaticamente di pochi millimetri durante la fase di stampaggio nel caso di stampi con aghi pilota. Tutti i rulli inferiori sono motorizzati attraverso una catena di ingranaggi in bagno d’olio comandati da un servomotore brushless con riduttore di precisione.
La regolazione di calandratura, visualizzata da indicatori di posizione, avviene attraverso coppie di rinvii angolari, oppure mediante un sistema a due riduttori.
Il controllo del passo è affidato ad un encoder con ruota metrica spinta sulla lamiera da un impianto pneumatico a pressione regolabile e con manometro.
Il controllo dell’alimentatore è completamente elettronico e avviene attraverso un pannello di lettura di facile comprensione ed ergonomico inserito in un armadio elettrico a bordo macchina. Si possono eseguire passi di misure diverse ancorché negative; è presente un dispositivo di visualizzatore di quota e contapezzi ; è possibile impostare sia la velocità che l’accelerazione del passo; si possono memorizzare configurazioni diverse, richiamabili ogni volta si voglia ripetere quella specifica lavorazione.

MODELLO UM ARN ARL ARD ARX ARY ARZ
Larghezza max nastro [mm] 100
200
400
500
600
400
500
600
800
500
600
800
1000
500
600
800
1000
600
800
1000
1200
N° rulli [N°] 6+2 7+2 9+2 9+2 9+2 9+2
Diametro dei rulli [mm] 80 80 60 80 100 120
CONFIGURAZIONE STANDARD OPTIONALS
  • Apertura di tutta la rulliera superiore per centraggio piloti stampo
  • Camme elettroniche multifunzione con encoder comandato dall’albero eccentrico alla pressa
  • Encoder di lettura lamiera con ruota metrica
  • Rulli centratori del nastro in entrata e in uscita con indicatore di posizione
  • Controrullo superiore di traino comandato da attuatori pneumatici
  • Quadro elettrico a bordo macchina
  • Regolazione verticale manuale
  • Fotocellula di fine nastro
  • N°2 rulli di accompagnamento lamiera
  • Regolazione verticale motorizzata
  • Kit di staffaggio del l’alimentatore-raddrizzatore al piano banco della pressa (staffe + gruppo di trattamento aria)
  • Dispositivo salvastampo integrato
  • Lubrificatore a rulli con serbatoio in pressione
