RETTIFICA IDRAULICA PER LAME A NASTRO - RF 531 P

  • Rettifica idraulica per lame a nastro - rf 531 p

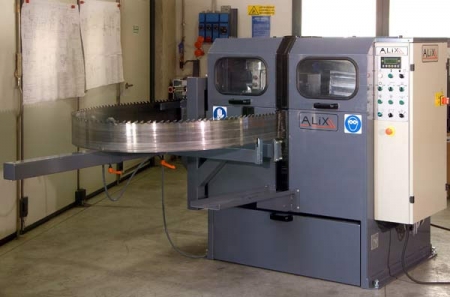

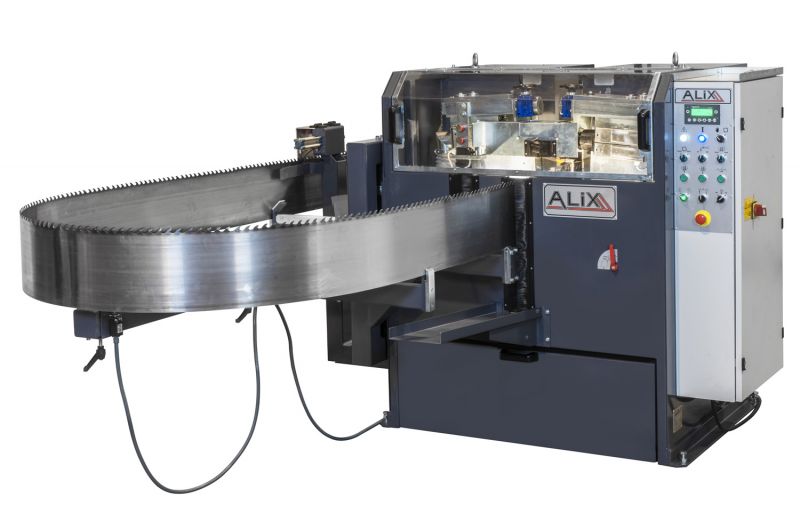

La rettifica Alix Mod RF 531 P è una macchina che effettua la rettifica dei fianchi dei denti riportati con stellite ®, delle lame a nastro per segatronchi.
Per le sue caratteristiche altamente professionali è particolarmente indicata per le grandi produzioni. Tutte le fasi di rettifica del dente sono gestite elettronicamente da un programmatore (PLC) e, in funzione del tipo di dente, tutti i dati sono facilmente impostabili su un terminale situato nella parte alta del quadro elettrico.
Tutti i movimenti sono comandati idraulicamente e dimensionati, in modo da ottenere sia precisione che dolcezza nello spostamento.
La struttura complessiva della macchina, tutta in acciaio elettrosaldato ST 52.2 è compatta ed estremamente rigida per garantire una corretta e costante rettifica dal primo all’ultimo dente della lama. La chiusura della morsa freno è a doppio effetto: serraggio elevato durante la fase di rettifica del dente, serraggio minimo durante la fase di avanzamento della lama. Pure la discesa delle testate portamola avviene in due fasi distinte: rapida durante la fase di avvicinamento, lenta durante la fase di rettifica del dente. La dotazione di serie della macchina, già molto completa, comprende anche la regolazione motorizzata del cavalletto portalama. Il quadro elettrico, a bordo macchina, è dotato di pannello operatore posto in posizione ergonomica, nel quale sono inseriti selettori di facile individuazione e il terminale operatore, dotato di più pagine per la programmazione e di una completa autodiagnosi di tutti i possibili guasti.

PRINCIPALI DATI TECNICI UM RETTIFICA MOD RF 531 P
Larghezza lama [mm] min 50 max 310
Lunghezza lama
(a seconda del tipo di supporto)
[mm] min 4500 max 13000
Passo dente [mm] min 20 max 80
Angolo inclinazione testate
(sia in direzione di taglio che di avanzamento)
[gradi]
Diametro mola [mm] 80
Spessore lama [mm] max 2.1
Potenza motore mola [Kw] 1,1
Velocità di lavoro [denti/min] 20
Potenza massima installata [Kw] 4.2
Peso indicativo [daN] 1400
Capacità della vasca del refrigerante [l] 220
ACCESSORI DISPONIBILI
  • Avanzamento ausiliario posteriore
  • Luci alogene interne
  • Pedana calpestabile
  • Controllo del livello refrigerante
  • Possibilità di tre posizioni fisse delle testate portamola corrispondenti a 3 differenti angoli di spoglia (es. 3° - 3,5° - 4°)
