ASPI SVOLGITORI IDRAULICI Mod. S

  • Aspi svolgitori idraulici mod. s

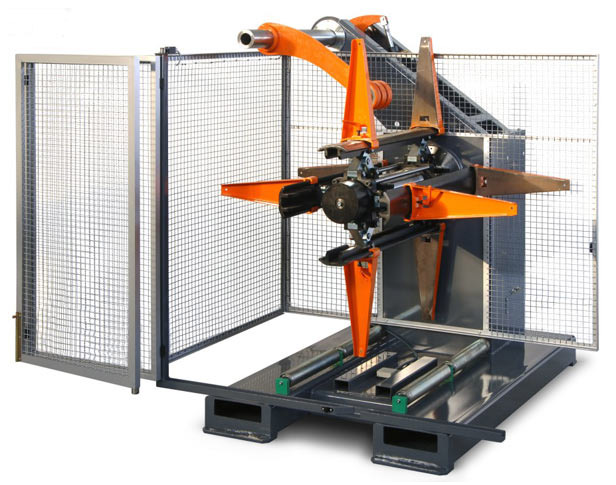

Aspi svolgitori formati da una robusta struttura in carpenteria d’acciaio elettrosaldata rigida che poggia a terra su traversi paletizzabili con carrello elevatore.

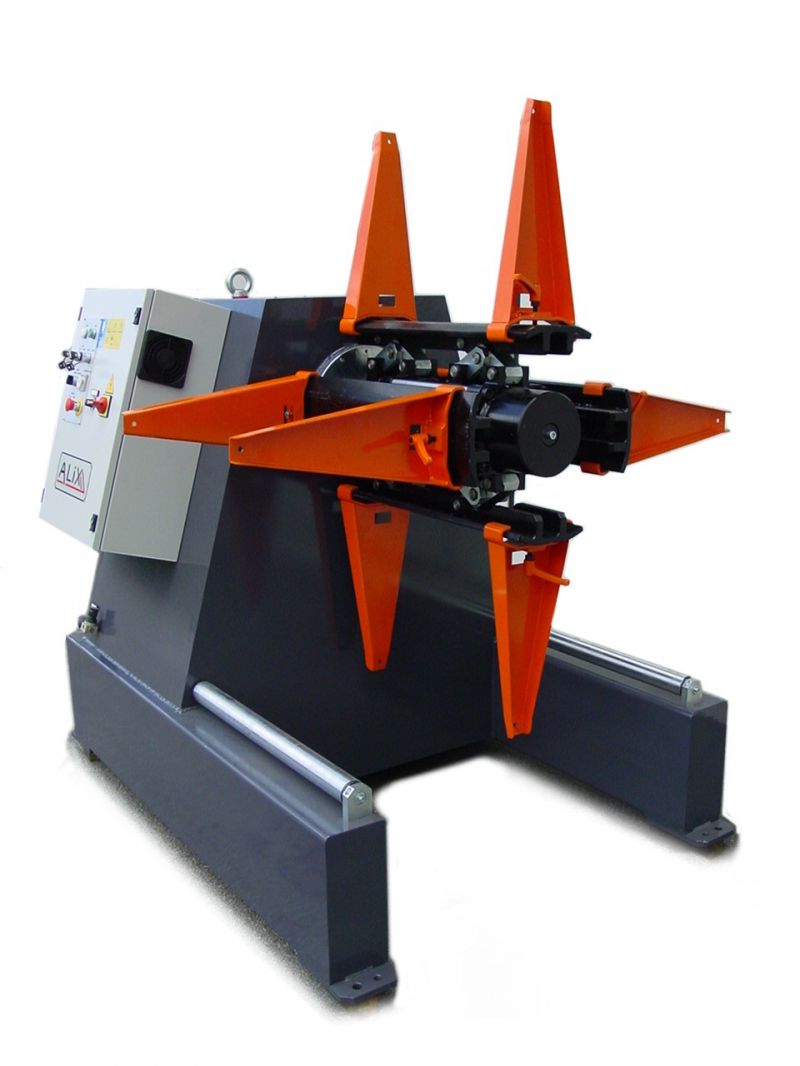

L’albero mandrino è in acciaio rettificato e supporta quattro razze che si espandono autocentrandosi, complete di otto guidanastro registrabili ed amovibili per il contenimento del coil. Il mandrino può essere o folle frenato oppure motorizzato a seconda delle esigenze. L’espansione del mandrino può essere idraulica manuale (con pompa a leva) oppure elettroidraulica (con elettropompa).

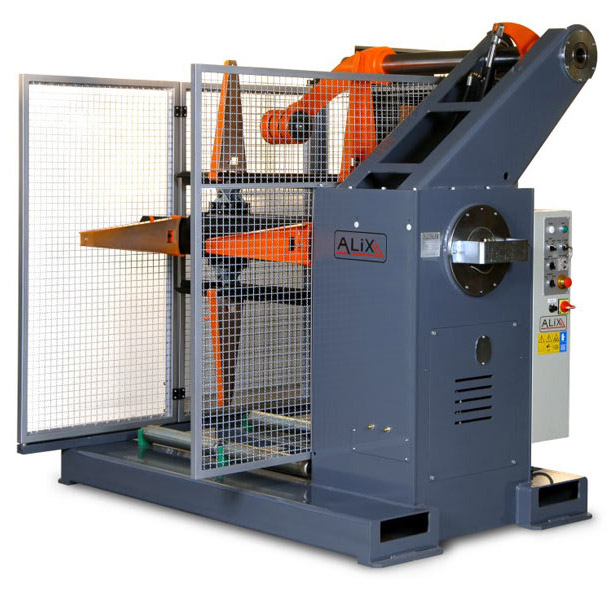

Per ottenere il massimo contenimento degli ingombri, sia il motore del mandrino che la eventuale centralina sono interni alla struttura dell’aspo; anche il quadro elettrico di comando è a bordo macchina.
Il controllo dell’ansa del nastro avviene attraverso due rulli di contatto collocati alla base dell’aspo, per rendere minima la lunghezza dell’ansa di svolgitura.

MODELLO UM S 15 S 20 S 30 S 50 S 60
Larghezza nastro standard [mm] 300
400
500
300
400
500
300
400
500
500
800
1000
500
800
1000
Portata max [KN] 15 20 30 50 60
Diametro espansione mandrino min/max [mm] 420/570 430/575 440/620 460/615 455/570
Diametro max del nastro [mm] 1300 1300 1400 1400 1400
Velocità di rotazione nominale [g/1'] 12 12 12 10 10
CONFIGURAZIONE STANDARD OPTIONALS
  • Mandrino folle frenato
  • Espansione del mandrino idraulica manuale
    con pompa a leva
  • Controllo ansa con rulli di contatto temporizzati
  • Mandrino motorizzato
  • Motore mandrino con Inverter
  • Espansione elettroidraulica (con elettropompa)
  • Premirotolo pneumatico con ruota folle
  • Premirotolo idraulico con ruota folle
  • Premirotolo idraulico con ruota motorizzata
  • Consenso ansa con fotocellula
  • Barriere fisiche perimetrali
  • Dischi guidanastro per nastri stretti

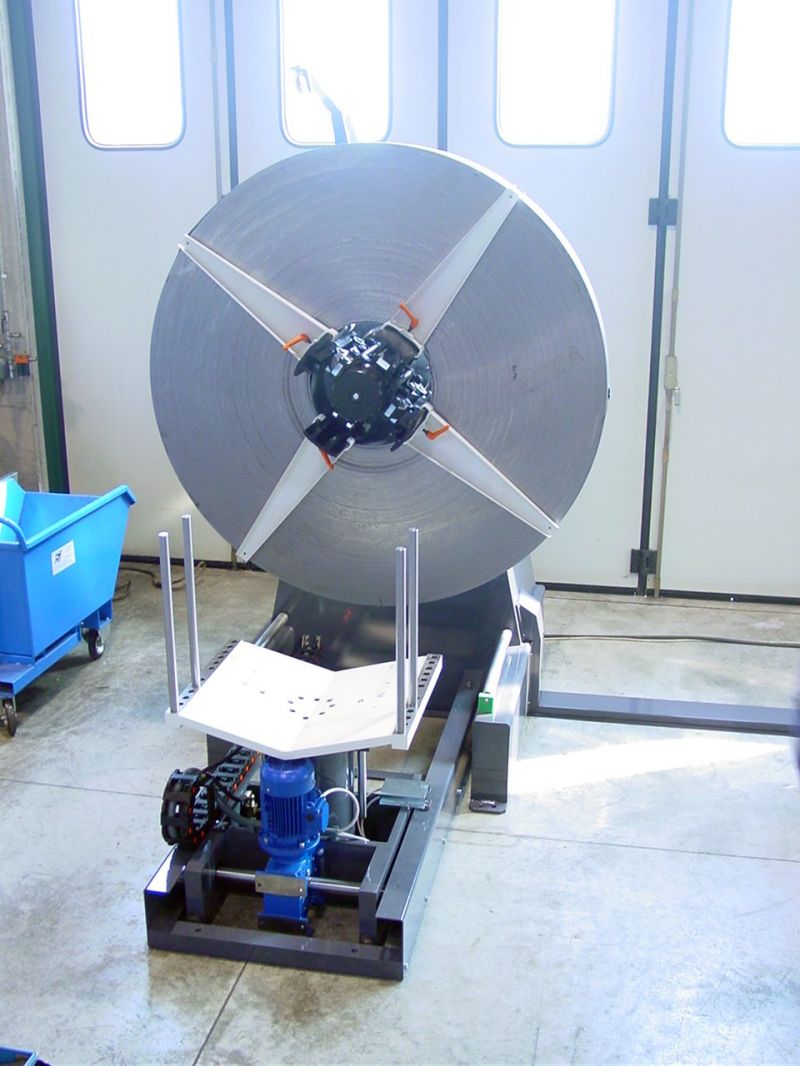

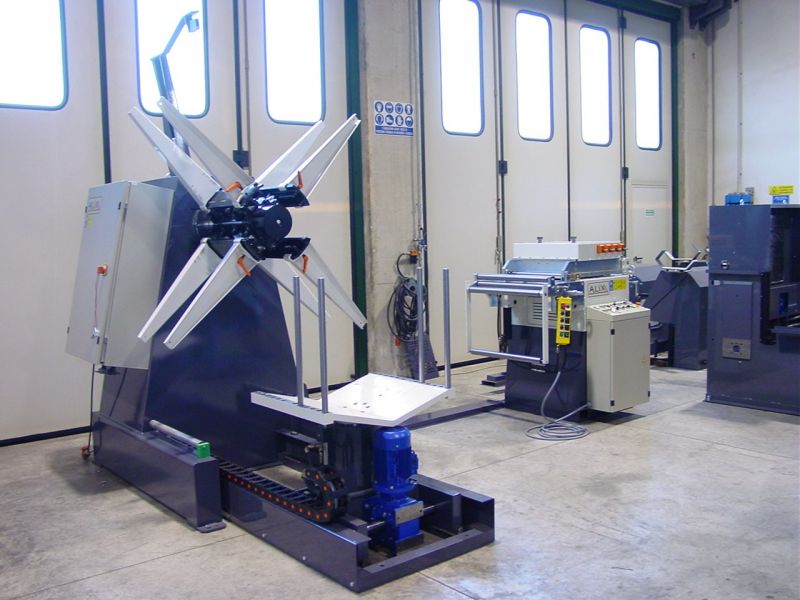

  • Culla di carico
  • Kit piantana per consenso ansa esterna
