ASPI SVOLGITORI DOPPI SD

  • Aspi svolgitori doppi sd

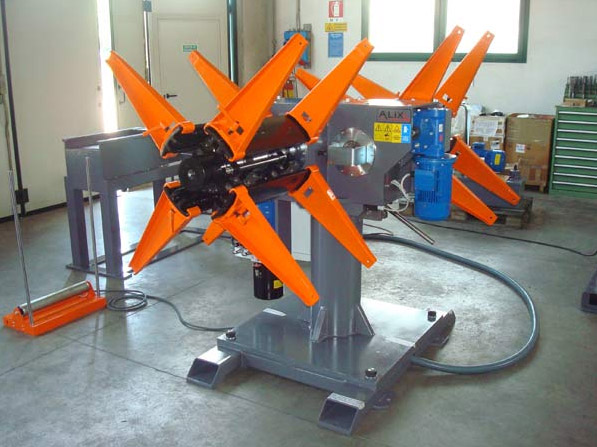

ASPI SVOLGITORI DOPPI SD

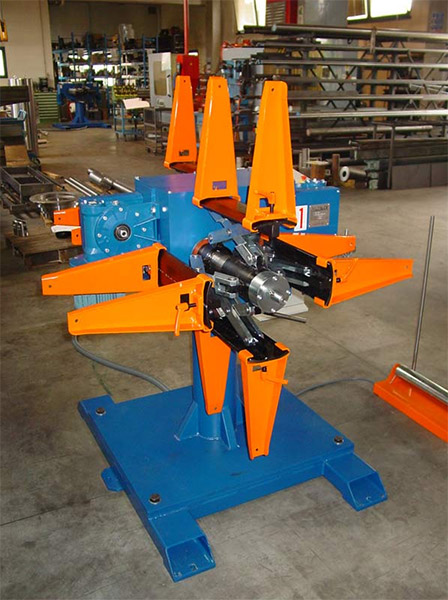

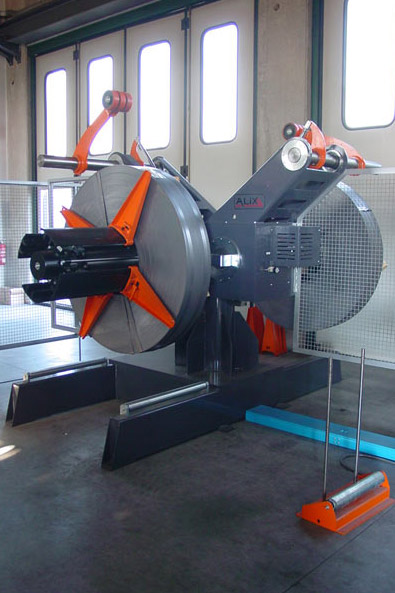

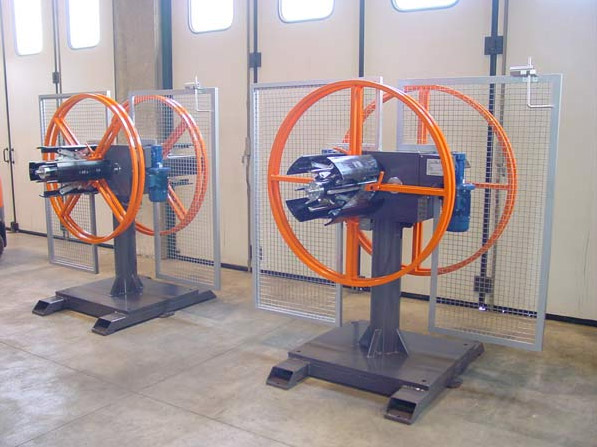

Aspi svolgitori a doppio mandrino, formati da una testata che supporta i due mandrini e che può ruotare di 180° su una robusta struttura centrale.
La rotazione è manuale con fermo di ritenuta nelle due posizioni opposte.
I due alberi mandrino sono in acciaio rettificato e supportano ciascuno quattro razze che si espandono autocentrandosi, complete di otto guidanastro registrabili ed amovibili per il contenimento del coil. I due mandrini portacoils possono essere folli e frenati oppure motorizzati a seconda delle esigenze. L’espansione dei mandrini può essere manuale a manovella oppure idraulica con elettropompa.
Il controllo dell’ansa del nastro avviene attraverso due rulli di contatto collocati alla base dell’ aspo, per rendere minima la lunghezza dell’ ansa di svolgitura.
Il quadro elettrico è completo di pannello di comando e separato dalla macchina.

MODELLO UM SDF SDM SDME
Portata max [KN] 6+6 10+10 20+20 30+30 20+20 30+30 50+50 6+6 10+10 20+20 30+30
Larghezza
nastro
[mm] 200
300
400
200
300
400
400
500
600
400
500
600
400
500
600
400
500
600
500
600
700
200
300
400
200
300
400
400
500
600
400
500
600
Diametro
max nastro
[mm] 1200 1400 1200 1400
Velocità
rotazione
nominale
[g/1'] Folle frenato Idraulica 11 11 10 10
Espansione
mandrino
  Manuale Idraulica Idraulica Manuale Idraulica
CONFIGURAZIONE STANDARD OPTIONALS
  • Mandrino folle frenato, mandrino motorizzato con motore elettrico, oppure motorizzato con motore idraulico
  • Espansione del mandrino manuale a manovella oppure idraulica con elettropompa
  • Controllo dell’ansa con rulli di contatto
  • Motore mandrino con inverter (solo per mandrino motorizzato con motore elettrico)
  • Premirotolo pneumatico con ruota folle
  • Premirotolo idraulico con ruota folle
  • Premirotolo idraulico con ruota motorizzata
  • Controllo dell’ansa con fotocellula
  • Barriere fisiche perimetrali
  • Dischi guidanastro per nastri stretti
  • Culla di carico
  • Kit piantana per consenso ansa esterna
