AFFILATRICE PER LAME A NASTRO AF 350 P

  • Affilatrice per lame a nastro af 350 p

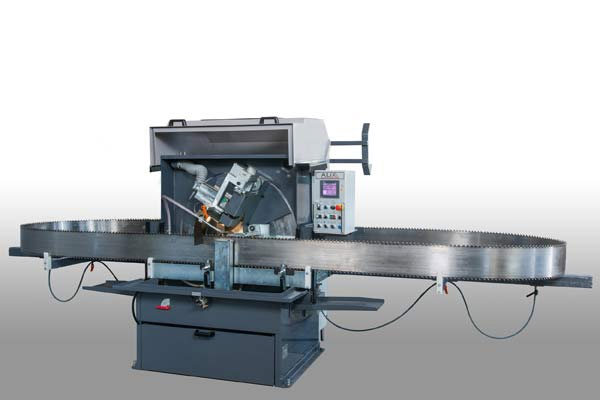

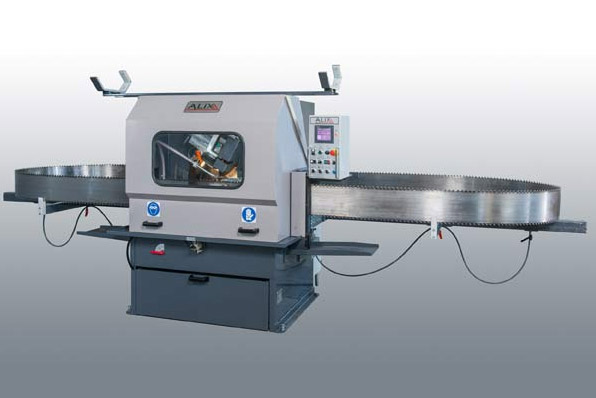

L’affilatrice Alix Mod AF 350 P è una macchina che effettua l’affilatura del profilo dei denti delle lame a nastro per segatronchi. E’ una macchina semplice e funzionale che permette una corretta affilatura. E’ formata da una struttura d’acciaio compatta ed estremamente rigida che riduce al minimo qualsiasi tipo di vibrazione.
La forma del dente è ottenuta mediante il sistema tradizionale a camme.
Il dispositivo ravvivamola, che può essere anche completamente automatico, consente di avere un profilo corretto e costante della mola fino al suo completo consumo; tuttavia tale profilo può essere variato per ottimizzare al meglio il profilo di ogni dente.
La regolazione verticale del cavalletto portalama è motorizzata e consente un posizionamento molto preciso della lama.
La chiusura della morsa è pneumatica e la forza di chiusura è regolabile.
Il pannello dei comandi è in posizione ergonomica e di facile comprensione.
Tutti gli spostamenti sono visualizzati e possono essere eseguiti manualmente con i comandi sul pannello. C’è inoltre la possibilità di memorizzare programmi per venti diversi tipi di profilo del dente.
La programmazione della macchina, le dimensioni della mola, la grande quantità di liquido refrigerante impiegato, la velocità di rotazione della mola variabile, rendono questa macchina particolarmente adatta alle grandi produzioni.
Questa affilatrice viene prodotta in esecuzione destra e dispone di un’ampia scelta di dotazioni optionals che consentono di personalizzare la macchina alle proprie esigenze.

PRINCIPALI DATI TECNICI UM AFFILATRICE MOD AF 350 P
Larghezza lama [mm] min 50 max 310
Lunghezza lama (a seconda del tipo di supporto) [mm] min 4500 max 13000
Passo dente [mm] min 20 max 60
Spessore lama [mm] max 0,8 max 2,1
Altezza dente [mm] max 35
Angolo di attacco [gradi] max 40
Diametro mola [mm] 350
Velocità periferica mola a giri fissi [m/sec] 44
Velocità periferica costante mola [m/sec] 60
Potenza motore mola [Kw] 3
Velocità di avanzamento [denti/min] 8
Velocità di avanzamento regolabile [denti/min] max 20
Potenza massima installata [kw] 5,5
Peso indicativo [daN] 1500
Capacità della vasca del refrigerante [l] 370
ACCESSORI DISPONIBILI
  • Traversi su carosello per aiuto caricamento lama
  • Cavalletto frontale per lame inf 5500
  • Flangia supporto mola (con settori di bilanciamento)
  • Kit equilibratore mola
  • Flangia ausiliaria supporto mola
  • Illuminazione interna
  • Velocità di lavoro variabile
  • Velocità di rotazione della mola variabile
  • Avanzamento ausiliario posteriore
  • Controllo livello refrigerante
  • Ravvivamola automatico
  • Regolazione motorizzata del carosello
  • Pedana calpestabile
  • Contaore
  • Kit per lame con doppia dentatura
